三合一/二合一过滤机

  • 三合一/二合一过滤机
  • SHY 系列多功能过滤、洗涤、干燥(三合一)机是一种集过滤、洗涤、干燥、搅拌、反应、自动出渣于一体的多功能固液分离设备。它广泛应用于精细化工、农药、石油、食品、印染、医药等行业。是过滤干燥的理想设备 。可实现全封闭、全过程的连续操作生产,更适应于无菌要求的产品及有毒产品的生产。该设备是根据意大利delta公司和韩国JHP公司的产品设计原理进行国产化设计制作的。在综合国外公司的特点后进一步适应国内配套,结构设计更合理可靠,各系统更趋于标准化。完全能和国外进口设备媲美。
分享到:
  • 产品详解
  • 产品规格
  • 使用现场

           SHY系列多功能过滤、洗涤、干燥(三合一)机是一种集过滤、洗涤、干燥、搅拌、反应、自动出渣于一体的多功能固液分离设备。它广泛应用于精细化工、农药、石油、食品、印染、医药等行业,具有以下特点:
      (1)完全密闭过滤,无泄漏、无任何环境污染。
      (2)在加压或真空状态下操作,实现固液分离。过滤时滤饼分布均匀,固液分离效果好。
      (3)液压控制搅拌系统的升降,过滤中******限度地增大容渣空间,搅拌桨叶的升降和搅拌,使得清洗时滤饼和清洗液充分混合,滤饼得到充分洗涤;干燥时大大减少时间,提高效率。
      (4)排渣阀液压控制,排渣系统自动刮渣出料,降低劳动强度。
      (5)特别适用于含固量大,液相和固相分别回收使用的过滤场合。
      (6)过滤采用金属微孔烧结板或水平铺设滤布,一次过滤干净彻底,无残液,且过滤精度根据产品要求而选取,滤布密封结构独特,更换滤布方便、快捷。
       (7)有特殊材料制作的耐腐蚀三合一系统,能适应多种耐腐蚀介质。
       (8)机体内可实践搅拌、混合、打浆、反应、洗涤等多种工序作业,并能实践全自动控制和作业。


    产品规格型号参数表

    型号筒体直径(mm)工作压力(Mpa)公称容积(m3)过滤面积(m2)滤饼高度(mm)
    SHY- 600600-0.1  ~ 0.30.20.28150
    SHY- 800800-0.1  ~ 0.30.50.5180
    SHY- 12001200-0.1  ~ 0.31.31.1250
    SHY- 16001600-0.1  ~ 0.32.82350
    SHY- 20002000-0.1  ~ 0.34.83.1400
    SHY- 24002400-0.1  ~ 0.36.54.5450
    SHY- 26002600-0.1  ~ 0.38.75.3450
    SHY- 28002800-0.1  ~ 0.3126450
    SHY- 30003000-0.1  ~ 0.3137500
    SHY- 32003200-0.1  ~ 0.314.58500

          注:工作温度以密封材料的相应使用温度为限;搅拌部分的升降行程可根据用户的要求设计;其它技术规格可根据用户工艺要求设计非标准型号。

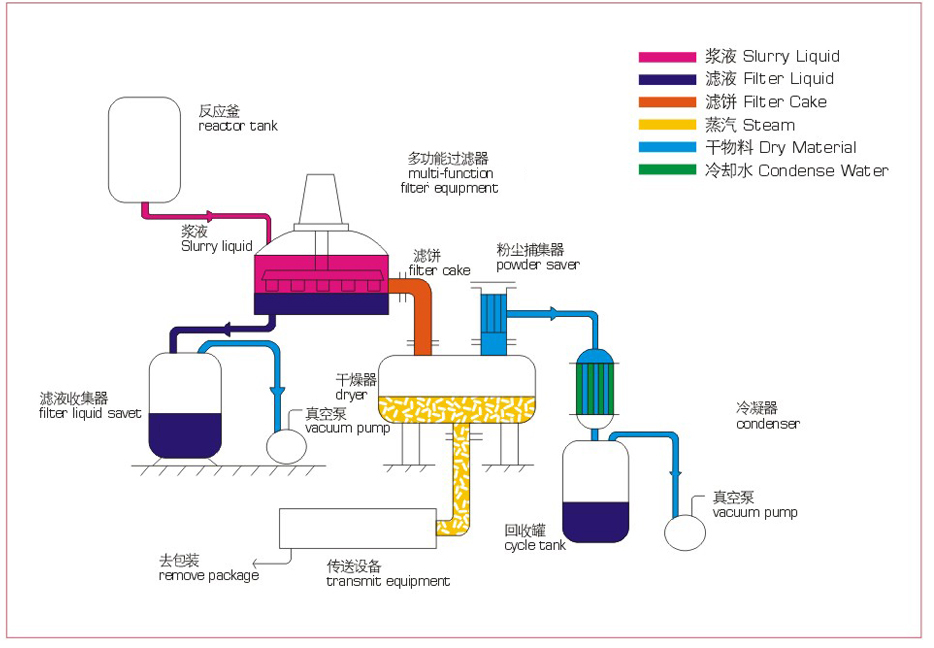

    产品使用流程图

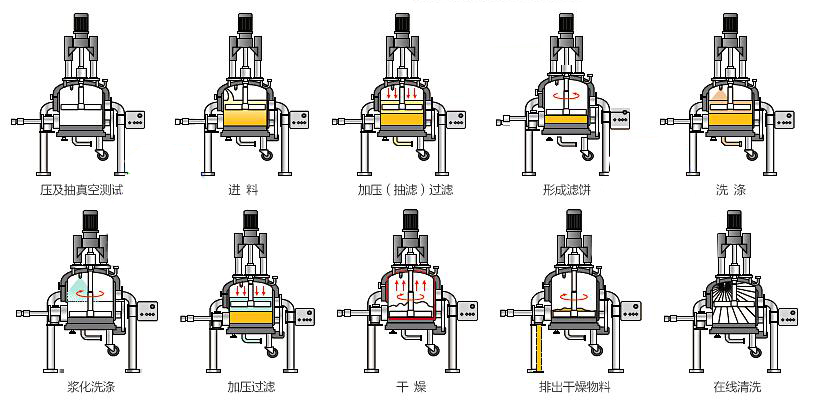

    过滤阶段
    产品的滤饼和母液的分离。滤饼厚度可达400mm~500mm。

    洗涤阶段
    滤饼进一步纯化,残母液清洗和予脱水。通过升降搅拌器逐层将滤饼和洗液混合,最后形成浆状悬浊液滤饼得到充分洗涤。
    A.主体材质:SUS304或316L
    B.密封胶圈材质:氟橡胶,硅橡胶,三元丙。
    C.波纹管材质:316L
    D:密封形式:双端面无菌级机械密封。
    E.搅拌轴:实心和空心轴二种,实心轴用于搅拌不加热,在搅拌叶需要加热干燥物料的情况下,搅拌轴为空心轴头带旋转接头,为受热介质提供进出通道。
    F.搅拌器可为直形或S形搅拌,根据物料性质可带刮刀也可不带刮刀,根据情况对物料进行加热处理。搅拌叶形成有圆管形和三角形等形式,内部空腔可以通入传热介质对物料进行加热,在过滤洗涤。干燥过程中起到主要作用。

    干燥阶段
    滤饼的脱水干燥处理,滤饼在被搅拌器逐层刮疏松的同时,设备侧壁、滤板的底部、以及运动的搅拌叶同时对滤饼加热,湿份迅速蒸发达到干燥的效果,通过设备内真空的方法加快蒸发速度,通过加入处理后的热氮气等介质带走蒸发的湿份,使物料加速干燥,提高干燥效果。
    底板结构:主要材料:SUS304或316L。
    过滤材料:滤布或日本进口金属烧结板。
    过滤孔径:根据用户的需要可从5um到50um之间选择。

    底板的结构
      A、固定式:底盘焊于设备筒体上,并有加热系统以便加热干燥。
           B、可拆式:底盘用卡子把上、下两块发兰夹紧以达到密封作用。底盘可以用液压油缸拆开和落地,底盘下部带有车轮以便移动对滤板进行清洗,底盘上带有加热系统,一种为流道型,一种为管道加热型。滤板用螺栓从底版下面固定,使滤板平整,与产品接触部分没有螺栓。
    卸料装置:干燥物料通过搅拌浆叶的反转推动物料从侧出料口自动卸出,直接进入包装。
    出料装置:分为手动控制出料阀及液压控制出料阀,阀芯关闭后,内侧与设备筒体内壁吻合,不影响搅拌内侧动作。出料阀密封可采取金属密封等多种密封。对无菌要求的产品出料阀可附加灭菌处理。出料阀结构可任选固定式或快开式结构。

    动力系统
    A、 通过电机减速机减速后带支轴转动。其转速的调节通过变频迅速实现,
    B、 搅拌升降,底盘升降通过液压站上的液压泵提供动力。泵站控制有手控,电控等形式供选择。
    C 、减速机采用德国SEW公司产品。
    D、转速通过变频器控6-25转/分,可任意调节,含安全防止装置。

    主要特点:
    A:节省能源:电机功率小,减速机速比大。
    B:设备可在位清洗,在位取样,蒸气消毒(122℃)
    C:下底盘与筒体连接采用双道倾斜密封圈,无死角符合“GMP”便以消毒清洗。达到理想的密封状态,形成良好的吻合。
    D:减少操作人员的人工操作,并防止产品的污染。更适应“GMP”要求。



    产品规格型号参数表

    型号筒体直径(mm)工作压力(Mpa)公称容积(m3)过滤面积(m2)滤饼高度(mm)
    SHY- 600600-0.1  ~ 0.30.20.28150
    SHY- 800800-0.1  ~ 0.30.50.5180
    SHY- 12001200-0.1  ~ 0.31.31.1250
    SHY- 16001600-0.1  ~ 0.32.82350
    SHY- 20002000-0.1  ~ 0.34.83.1400
    SHY- 24002400-0.1  ~ 0.36.54.5450
    SHY- 26002600-0.1  ~ 0.38.75.3450
    SHY- 28002800-0.1  ~ 0.3126450
    SHY- 30003000-0.1  ~ 0.3137500
    SHY- 32003200-0.1  ~ 0.314.58500

          注:工作温度以密封材料的相应使用温度为限;搅拌部分的升降行程可根据用户的要求设计;其它技术规格可根据用户工艺要求设计非标准型号。
